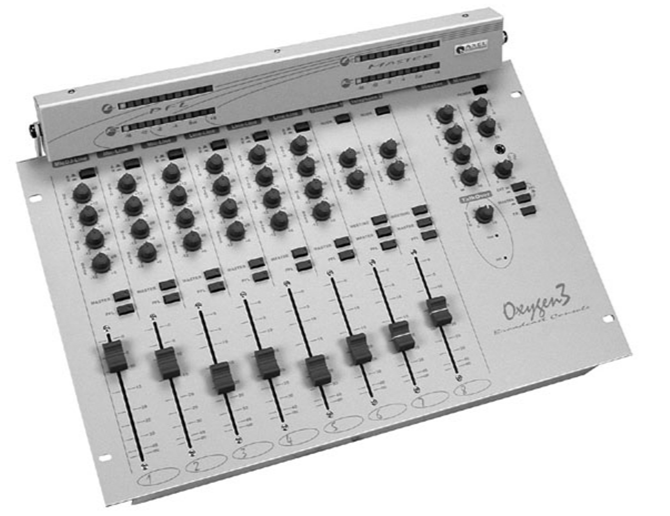

Эфирные микшерные пульты

Эфирные пульты – это в некотором смысле особый класс устройств подобного типа, поскольку предназначены они в первую очередь для коммутации источников звуковых сигналов, а не для формирования музыкальных программ. Программы, как правило, поступают на вход эфирного микшера в уже сформированном и обработанном виде, и вносить в них какие-то изменения не требуется. Исключение составляют лишь программы «живого» эфира, да и здесь вмешательство оператора самое минимальное – на большее все равно нет времени.

Источниками программ для эфирного микшера (источниками сигналов для его индивидуальных секций) в современном радиовещании являются, как правило, цифровые звуковые компьютерные станции на основе универсальных или специализированных компьютеров. С помощью таких станций осуществляется подготовка вещательных программ и выдача их в эфир при минимальном участии человека. Кроме того, в качестве источников программ могут использоваться проигрыватели компакт-дисков и мини-дисков, DAT-магнитофоны, а также телефонные гибриды.

Телефонный гибрид – это устройство для согласования телефонной линии и звукового оборудования студии, в качестве которого, как правило, выступает эфирный пульт. Известно, что телефонные линии не приспособлены для передачи звуковых сигналов с высоким качеством – полоса частот здесь в лучшем случае 100…3000 Гц. К тому же телефонные линии являются источником огромного количества шумов и тресков, которые в телефонной трубке слышны только частично (в силу ограниченности диапазона воспроизводимых ею частот). Диапазон же частот студийной аппаратуры гораздо более широкий, поэтому количество слышимых помех здесь увеличится в десятки раз. Еще одно немаловажное обстоятельство – на разъемах телефонных линий могут образовываться значительные заряды статического электричества и достаточно высокое наведенное напряжение. Если подключить телефонную линию напрямую к дорогому студийному оборудованию, все эти наводки могут просто вывести его из строя. Кроме того, электрические характеристики телефонных линий могут сильно различаться.

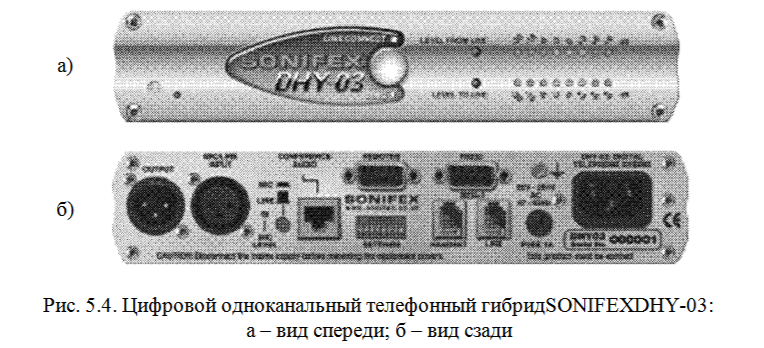

Для того чтобы развязать телефонную линию и студийное оборудование (в рассматриваемом случае – эфирный микшерный пульт), а также повысить качество телефонного звукового сигнала, было придумано специальное устройство – телефонный гибрид. Телефонный гибрид включается между разъемом телефонной линии и входом микшерного пульта. Наличие телефонного гибрида обеспечивает уверенный прием звукового сигнала независимо от качества и электрических характеристик телефонных линий. Для повышения качества звукового сигнала в составе телефонных гибридов могут быть цифровые фильтры, эквалайзеры, устройства динамической обработки звука. У всех телефонных гибридов, как правило, имеется световая сигнализация входящих звонков, микрофонный вход и выход для подключения головных телефонов (рис. 5.4). Могут быть предусмотрены светодиодные индикаторы уровней входного и выходного сигналов. При каскадном соединении нескольких телефонных гибридов возможна организация конференц-связи между несколькими участниками диалога, находящимися за тысячи километров друг от друга.

Непременными атрибутами эфирного микшера являются и микрофонные секции с возможностью подачи фантомного питания для конденсаторных микрофонов. В отличие от большинства прочих микшеров, где микрофонные секции служат для обработки сравнительно широкополосных звуковых сигналов, формируемых музыкальными инструментами и голосами вокалистов, здесьисточником звукового сигнала является голос диктора, ведущего программы (т. е. постоянного сотрудника радиостанции) или голоса приглашенных в студию гостей. Поскольку голоса дикторов и ведущих не всегда отличаются приятной тембровой окраской и отсутствием дефектов произношения, для улучшения качественных характеристик их речи приходится использовать специальные голосовые процессоры.

Голосовой процессор –устройство, содержащее разнообразные модули динамической и частотной обработки звукового сигнала (компрессоры, экспандеры, лимитеры, гейты, эквалайзеры, де-эссеры, де-попперы и пр.), которое включается в разрыв микрофонной секции. С помощью такого процессора голосу любого человека можно придать нужную динамику, приятный тембр и хорошую разборчивость. Голосовые процессоры способны запоминать однажды выполненные настройки и в дальнейшем восстанавливать их при простом нажатии нужной кнопки. Поскольку голоса у всех дикторов разные, эта способность очень облегчает работу звукорежиссера. Достаточно всего лишь раз настроить голосовой процессор под каждого, кто работает с микрофоном, и больше об этом не задумываться – при смене ведущего необходимо только нажать соответствующую кнопку и вызвать из памяти требуемые настройки.

Выход эфирного микшерного пульта подключается не к усилителям мощности звукового сигнала, а к буферным каскадам, нагруженным на кабельные линии (не считая мониторных акустических систем).

Для того чтобы обеспечить выполнение своих основных функций по дистанционному управлению звуковым оборудованием студии, эфирный микшерный пульт должен обладать полным набором всех необходимых для этого интерфейсов. Необходим также телефонный интерфейс для оперативной связи с аппаратными. Должна быть обеспечена возможность автоматического отключения мониторных акустических систем при включении микрофона и световая индикация выхода программы в эфир. Желательно также в составе пульта иметь таймер и часы с автоматическим или ручным управлением. А вот эквалайзеры здесь, как правило, не нужны, поскольку входные сигналы уже полностью подготовлены к передаче в эфир и в коррекции не нуждаются.

Общая сложность и, соответственно, стоимость эфирного микшерного пульта зависит от того, где ему предстоит работать – в крупной телерадиокомпании или в малобюджетной радиостанции. Можно встретить пульты как стоимостью от $1000, так и до многих десятков тысяч долларов.

Из книги В.А. Никамин "Микшерные пульты: учебное пособие. СПб, 2009, 80 с.
