Друзья! Советские электросчетчики (обычно индукционного типа, например,серии СО) работают на принципе взаимодействия переменных магнитных потоков двух катушек (тока и напряжения) с алюминиевым диском. Эти потоки индуцируют вихревые токи в диске, заставляя его вращаться пропорционально потребляемой активной мощности.

Основные принципы работы советских электросчетчиков:

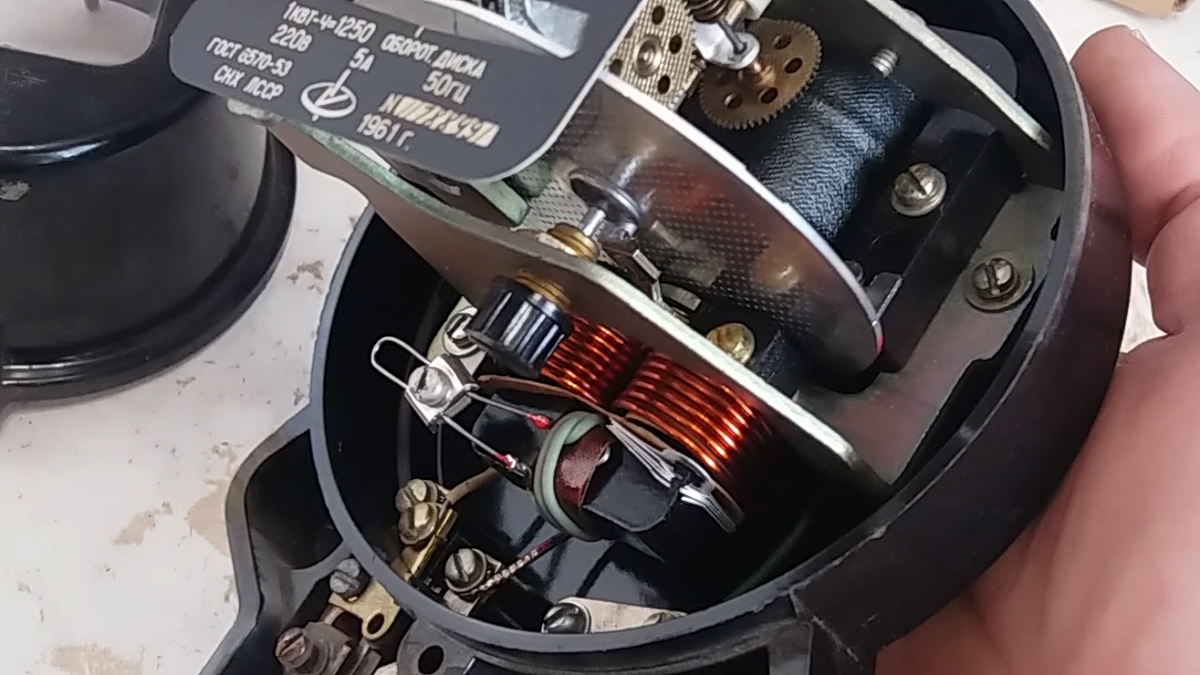

Конструкция: Основными элементами являются катушка напряжения (тонкий провод, параллельное подключение), токовая катушка (толстый провод, последовательное подключение), алюминиевый диск на оси и счетный механизм.

Создание момента: Ток нагрузки создает магнитный поток в токовой катушке, а напряжение сети — в катушке напряжения. Магнитные поля потоков, взаимодействуя с алюминиевым диском, создают вращающий момент.

Вращение диска : Скорость вращения диска прямо пропорциональна мощности тока, проходящего через нагрузку. Чем больше нагрузка, тем быстрее вращается диск. Счетный механизм: Червячная передача на оси диска передает вращение на барабаны с цифрами, которые показывают потребленные киловатт-часы.

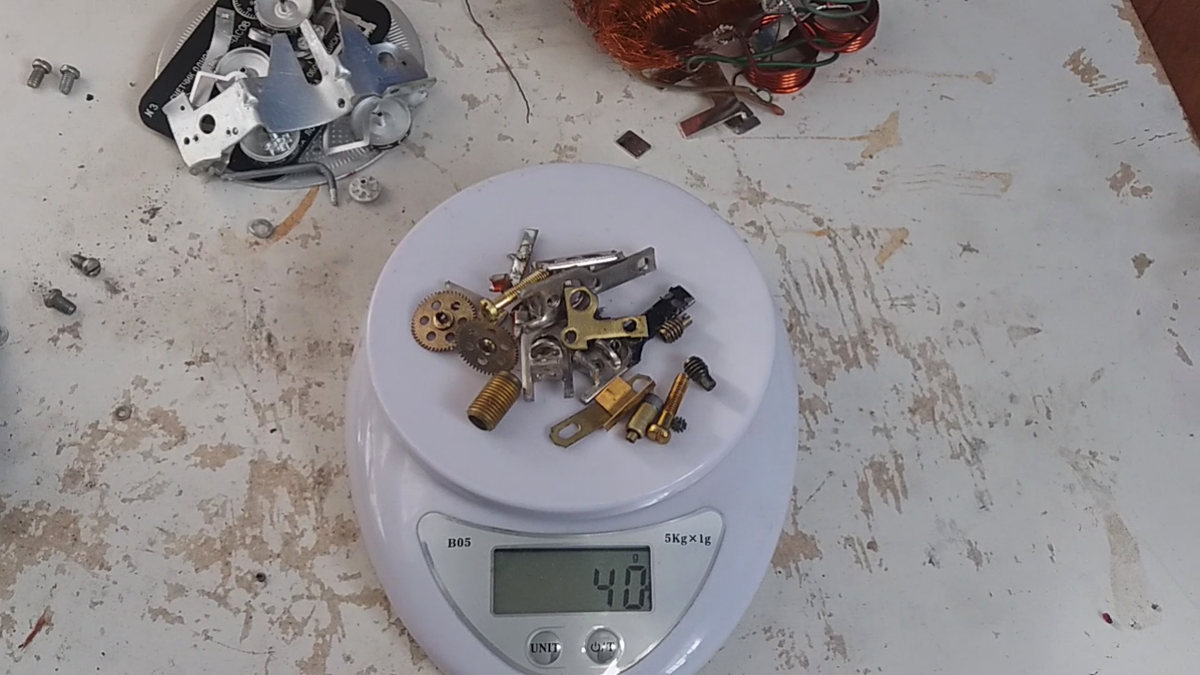

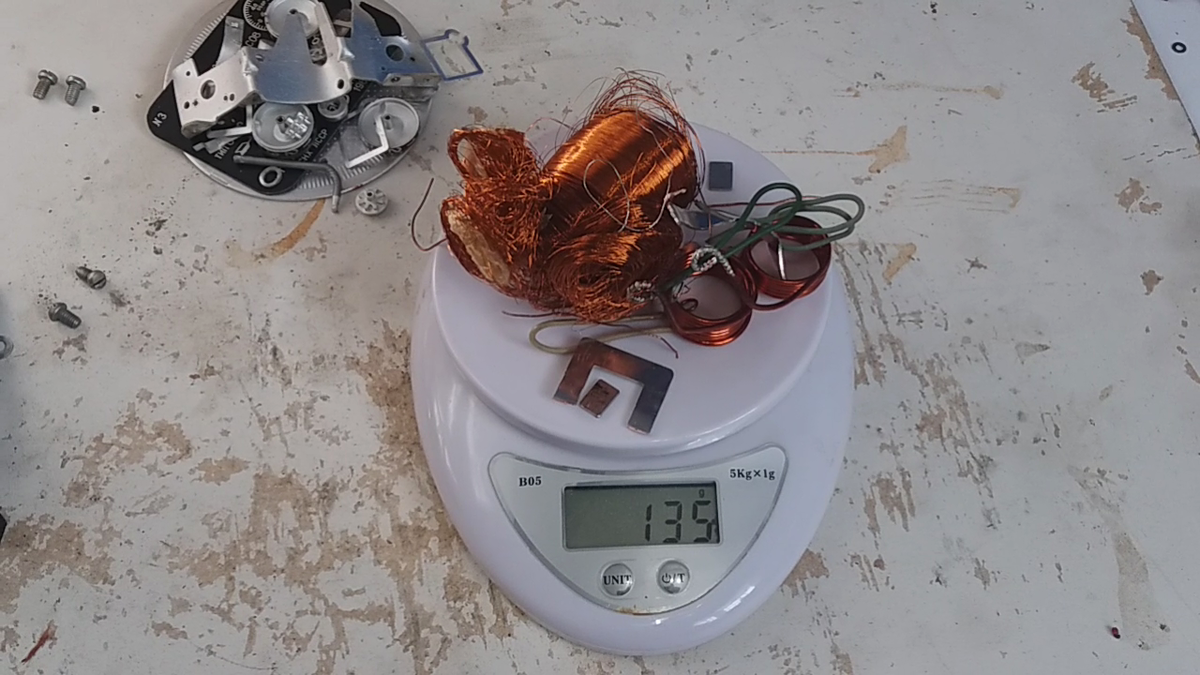

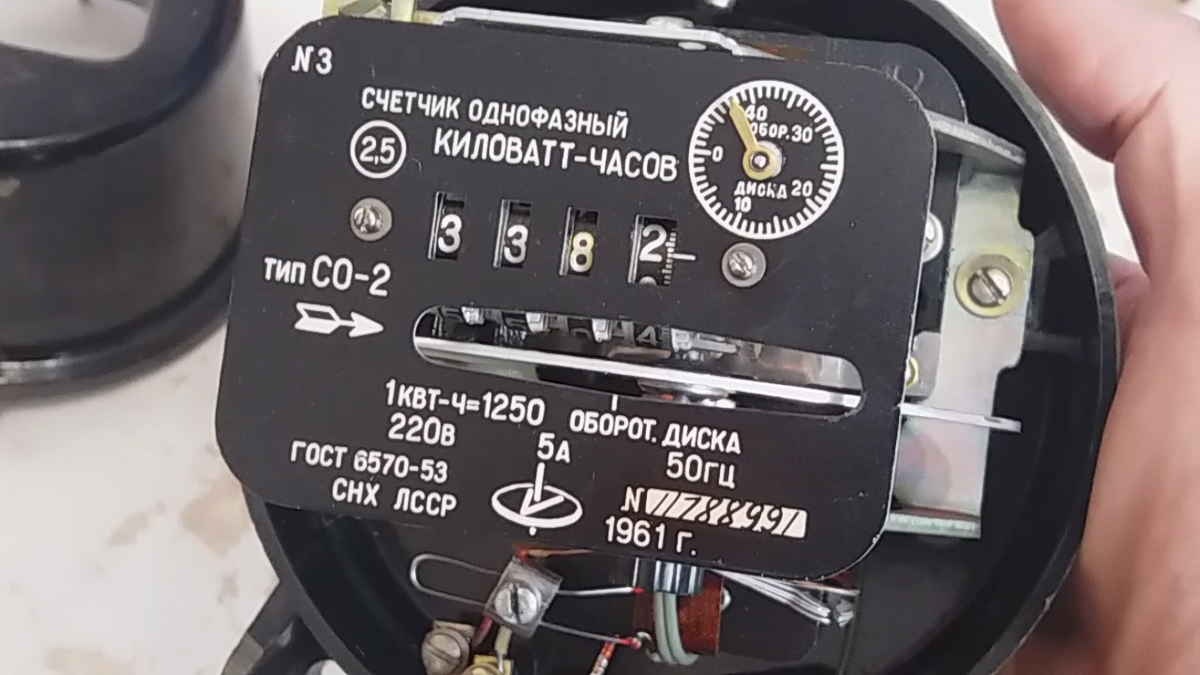

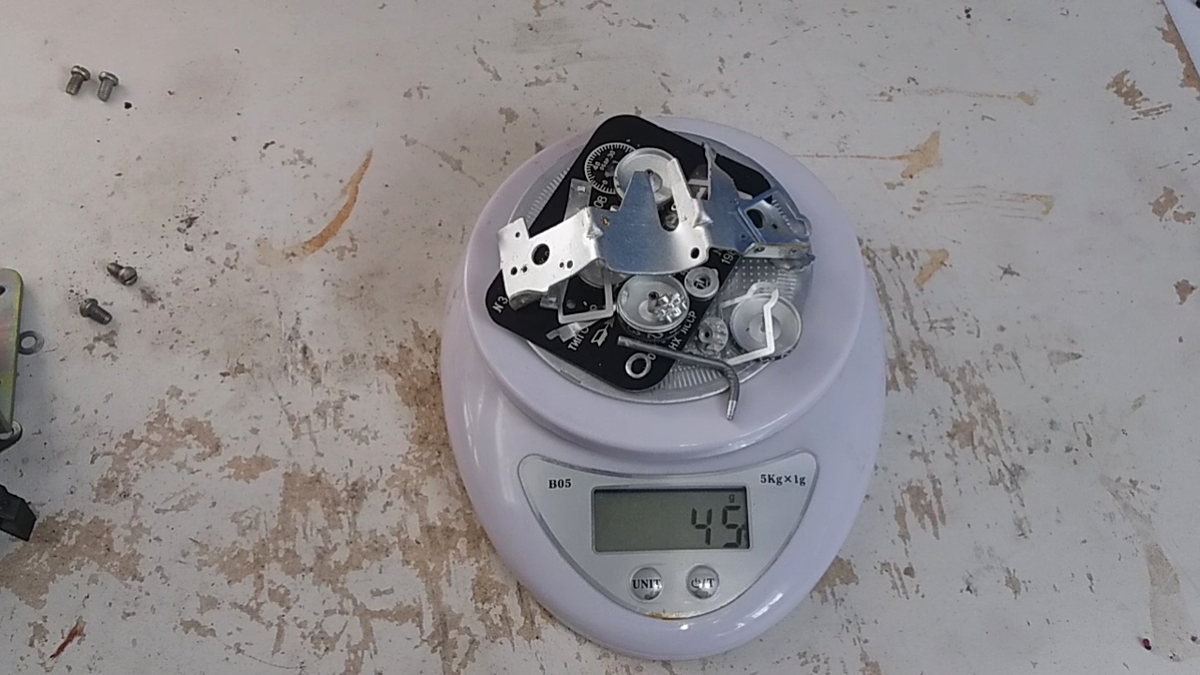

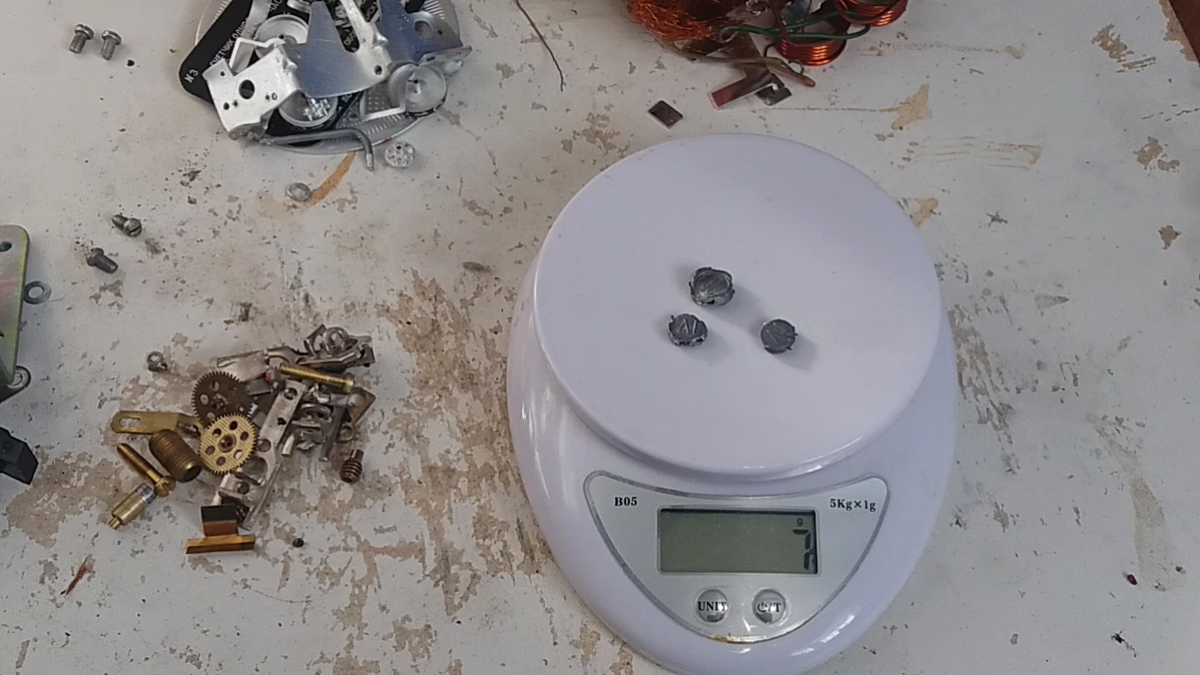

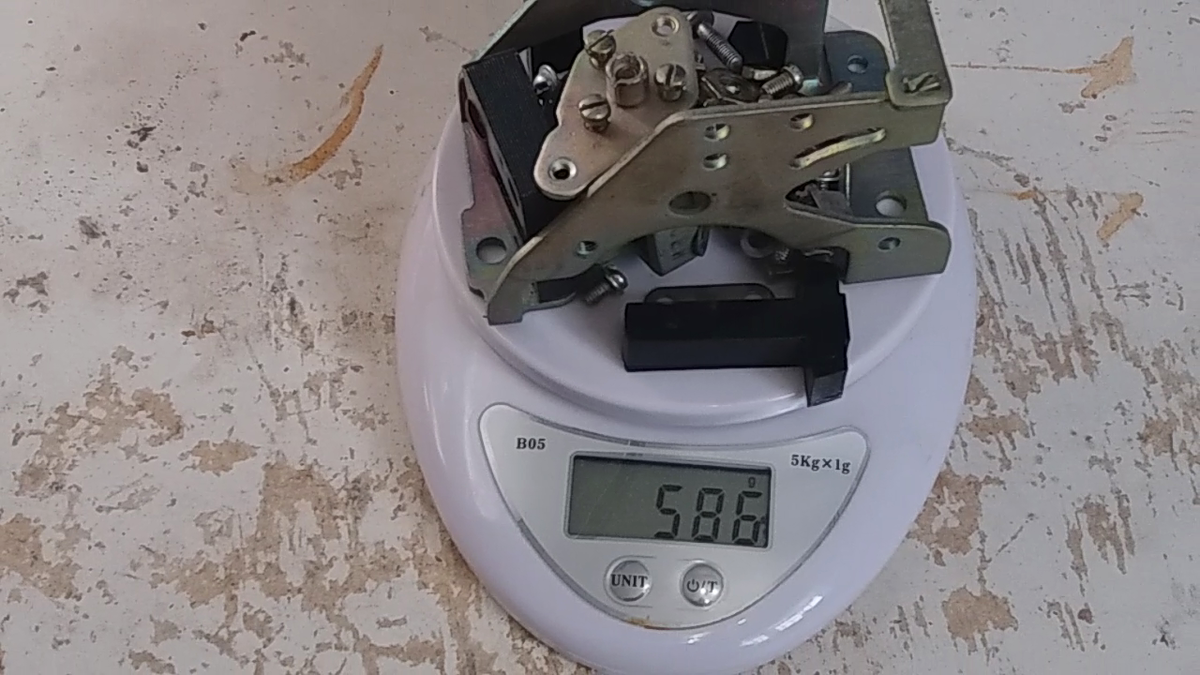

Торможение: С помощью постоянного магнита создается тормозящий момент, обеспечивающий пропорциональность между скоростью диска и энергией, а также равновесие, необходимое для работы. С принципом работы всё понятно! Сколько в электросчетчиках скрыто металла? Начинаю разбор старого советского прибора учёта электроэнергии 1961 года, он помнил полёт первого человека в космос.
